Dati Tecnici

F100X

Veicoli Industriali

Euro VI-D

AUTOTELAIO

La versione autotelaio è prodotta in due passi (2.220 e 2.550 mm) ed
oltre ad essere predisposta per il classico cassone ribaltabile, viene
utilizzata per svariate applicazioni, tra le quali:
Impianto SpurgoTrasporto GasolioTrasporto GPL

AUTOTELAIO

DATI TECNICI

P.T.T Kg. 3.500
PASSO mm. 2.220 / 2.550
Larghezza mm. 1.650
Larghezza carrozzabile max Mm. 1.900
Altezza (escluso lampeggiante) Mm. 2.100
Sbalzo anteriore / con piastra neve Kg. 1.050 / 1.120
Portata utile Kg. 1.325 / 1.295
Massa massima ammissibile 1° / 2° asse Kg. 2.375 / 2.375
Tara minima veicolo allestito Kg. 2.585
P.T.TKg.5.500
PASSOmm.2.220 / 2.550
Larghezzamm.1.650
Larghezza carrozzabile maxMm.1.900
Altezza (escluso lampeggiante)Mm.2.100
Sbalzo anteriore / con piastra neveKg.1.050 / 1.120
Portata utileKg.3.270 / 3.250
Massa massima ammissibile 1° / 2° asseKg.2.500 / 3.465
Tara minima veicolo allestitoKg.2.585
P.T.TKg.5.700
PASSOmm.2.550
Larghezzamm.1.650
Larghezza carrozzabile maxMm.1.900
Altezza (escluso lampeggiante)Mm.2.100
Sbalzo anteriore / con piastra neveKg.1.050 / 1.120
Portata utileKg.3.450
Massa massima ammissibile 1° / 2° asseKg.2.500 / 3.465
Tara minima veicolo allestitoKg.2.585

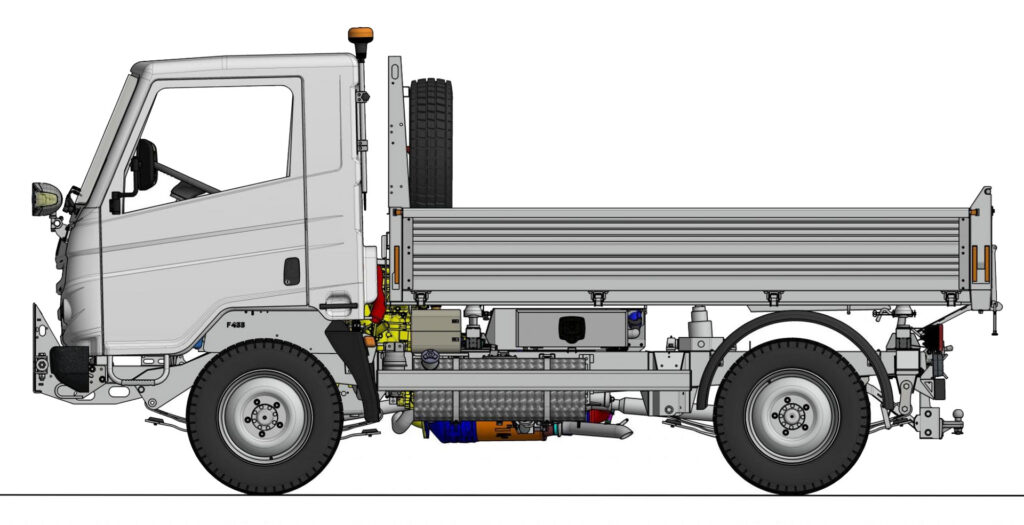

RIBALTABILE Trilaterale

La versione ribaltabile è munita di pianale in lamiera e sponde apribili dal basso in lega TR5, la cubatura è di 1,5 m³ per il veicolo a passo corto (2.220 mm.) e di 1,7 m³ per il veicolo a passo lungo (2.550 mm.). Trattamento in cataforesi anticorrosione e verniciatura a doppio strato. A seguito di una scelta strategica del posizionamento del motopropulsore, la parte anteriore del pianale viene leggermente penalizzata da un cofano di 150 mm. A completamento dell’allestimento, può essere aggiunto il paracabina anteriore (optional) con staffe superiori a scomparsa per limitare l’altezza della cabina. Le piantane posteriori sfilabili agevolano lo scarramento di attrezzature particolari, come lo spargisale.

RIBALTABILE Trilaterale

DATI TECNICI

P.T.T Kg. 3.500
PASSO mm. 2.220 / 2.550
Larghezza mm. 1.650
Altezza (escluso lampeggiante) Mm. 2.100
Lunghezza Cassone Mm. 2.590 / 2.920
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza (media) pianale da terra Mm. 1.020
Lunghezza veicolo  / con piastra neve Mm. 4.270 / 4.340 | 4.600 / 4.670
Portata utile Kg. 910 / 880
P.T.T Kg. 5.500
PASSO mm. 2.220 / 2.550
Larghezza mm. 1.650
Altezza (escluso lampeggiante) Mm. 2.100
Lunghezza Cassone Mm. 2.590 / 2.920
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza (media) pianale da terra Mm. 1.020
Lunghezza veicolo  / con piastra neve Mm. 4.270 / 4.340 | 4.600 / 4.670
Portata utile Kg. 2.880 / 2.855
P.T.TKg.5.700
PASSOmm.2.550
Larghezzamm.1.650
Altezza (escluso lampeggiante)Mm.2.100
Lunghezza CassoneMm.2.920
Larghezza  Cassone / altezza spondeMm.1.630 / 400
Altezza (media) pianale da terraMm.1.020
Lunghezza veicolo  / con piastra neveMm.4.600 / 4.670
Portata utileKg.3.055

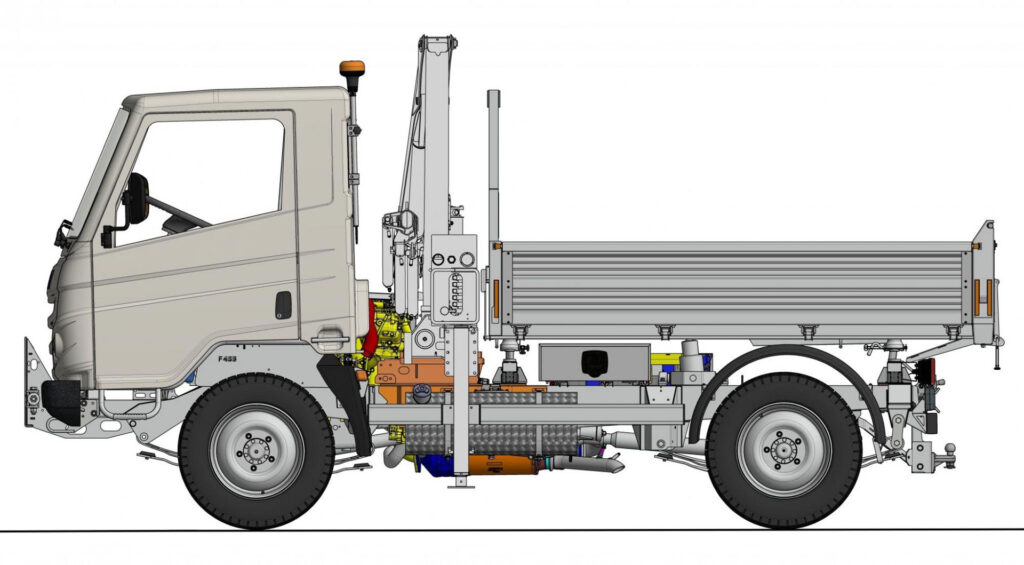

RIBALTABILE Trilaterale GRU

La versione ribaltabile con gru Palfinger PK2900, viene prodotta nella variante a passo lungo (2.550 mm.) ed è munita di pianale in lamiera e sponde apribili dal basso in lega TR5, per una cubatura di circa 1,4 m³. Trattamento in cataforesi anticorrosione e verniciatura a doppio strato. A completamento dell’allestimento, può essere aggiunto il paracabina anteriore (optional). Le piantane posteriori sfilabili agevolano lo scarramento di attrezzature particolari, come lo spargisale

RIBALTABILE Trilaterale GRU

DATI TECNICI

P.T.T Kg. 3.500
PASSO mm. 2.550
Larghezza max (piattelli gru) mm. 1.700
Altezza (escluso lampeggiante) Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Lunghezza Cassone Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza pianale (valore medio) Mm. 1.020
Lunghezza veicolo Mm. 4.725
Portata utile Kg. 450
Gru: portata max Kg. 990
Gru: portata Kg. 1° gancio / m 860 / 2.8
Gru: portata Kg. ultimo  gancio disteso / m 470 / 5.1
P.T.T Kg. 5.500
PASSO mm. 2.550
Larghezza max (piattelli gru) mm. 1.700
Altezza (escluso lampeggiante) Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Lunghezza Cassone Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza pianale (valore medio) Mm. 1.020
Lunghezza veicolo Mm. 4.725
Portata utile Kg. 2.420
Gru: portata max Kg. 990
Gru: portata Kg. 1° gancio / m 860 / 2.8
Gru: portata Kg. ultimo  gancio disteso / m 470 / 5.1

SCARRABILE Monobraccio

La versione scarrabile monobraccio, viene prodotta nella variante a passo lungo (2.550 mm.), è predisposta per cassoni con interassi travi 1060 mm., con ganci di collegamento a 900 mm. di altezza. L’attrezzatura è fissata rigidamente al telaio, tramite un controtelaio imbullonato.

SCARRABILE Monobraccio

DATI TECNICI

P.T.TKg.3.500
PASSOmm.2.550
Larghezzamm.1.650
Altezza (escluso lampeggiante)Mm.2.100
Larghezza max cassoneMm.1.800
Lunghezza Cassone MAXMm.2.800
Capacità di carico t.3
Portata utile (escluso cassone) 725
P.T.TKg.5.500
PASSOmm.2.550
Larghezzamm.1.650
Altezza (escluso lampeggiante)Mm.2.100
Larghezza max cassoneMm.1.800
Lunghezza Cassone MAXMm.2.800
Capacità di carico t.3
Portata utile (escluso cassone) 2.695

Macchine Operatrici

Euro VI-C (Tier V) ​

RIBALTABILE Trilaterale

La versione ribaltabile è munita di pianale in lamiera e sponde apribili dal basso in lega TR5, la cubatura è di 1,5 m³ per il veicolo a passo corto (2.220 mm.) e di 1,7 m³ per il veicolo a passo lungo (2.550 mm.). Trattamento in cataforesi anticorrosione e verniciatura a doppio strato. A seguito di una scelta strategica del posizionamento del motopropulsore, la parte anteriore del pianale viene leggermente penalizzata da un cofano di 150 mm. A completamento dell’allestimento, può essere aggiunto il paracabina anteriore (optional) con staffe superiori a scomparsa per limitare l’altezza della cabina. Le piantane posteriori sfilabili agevolano lo scarramento di attrezzature particolari, come lo spargisale.

RIBALTABILE Trilaterale

DATI TECNICI

P.T.T Kg. 3.500
PASSO mm. 2.220 / 2.550
Larghezza mm. 1.650
Altezza (escluso lampeggiante) Mm. 2.100
Lunghezza Cassone Mm. 2.590 / 2.920
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza (media) pianale da terra Mm. 1.020
Lunghezza veicolo  / con piastra neve Mm. 4.270 / 4.340 | 4.600 / 4.670
Portata utile Kg. 910 / 880
P.T.T Kg. 5.500
PASSO mm. 2.220 / 2.550
Larghezza mm. 1.650
Altezza (escluso lampeggiante) Mm. 2.100
Lunghezza Cassone Mm. 2.590 / 2.920
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza (media) pianale da terra Mm. 1.020
Lunghezza veicolo  / con piastra neve Mm. 4.270 / 4.340 | 4.600 / 4.670
Portata utile Kg. 2.880 / 2.855

RIBALTABILE Trilaterale GRU

La versione ribaltabile con gru Palfinger PK2900, viene prodotta nella variante a passo lungo (2.550 mm.) ed è munita di pianale in lamiera e sponde apribili dal basso in lega TR5, per una cubatura di circa 1,4 m³. Trattamento in cataforesi anticorrosione e verniciatura a doppio strato. A completamento dell’allestimento, può essere aggiunto il paracabina anteriore (optional). Le piantane posteriori sfilabili agevolano lo scarramento di attrezzature particolari, come lo spargisale

RIBALTABILE Trilaterale GRU

DATI TECNICI

P.T.T Kg. 3.500
PASSO mm. 2.550
Larghezza max (piattelli gru) mm. 1.700
Altezza (escluso lampeggiante) Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Lunghezza Cassone Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza pianale (valore medio) Mm. 1.020
Lunghezza veicolo Mm. 4.725
Portata utile Kg. 450
Gru: portata max Kg. 990
Gru: portata Kg. 1° gancio / m 860 / 2.8
Gru: portata Kg. ultimo  gancio disteso / m 470 / 5.1
P.T.T Kg. 5.500
PASSO mm. 2.550
Larghezza max (piattelli gru) mm. 1.700
Altezza (escluso lampeggiante) Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Lunghezza Cassone Mm. 2.450
Larghezza  Cassone / altezza sponde Mm. 1.630 / 400
Altezza pianale (valore medio) Mm. 1.020
Lunghezza veicolo Mm. 4.725
Portata utile Kg. 2.420
Gru: portata max Kg. 990
Gru: portata Kg. 1° gancio / m 860 / 2.8
Gru: portata Kg. ultimo  gancio disteso / m 470 / 5.1
